冲击电压发生器试验标准和内容

在雷电冲击电压作用下，绕组的电感能量和电容能量发生交换而形成震荡过程。这个过程使绕组的匝间和饼间和绕组各饼对地的电位已不再是按匝数分布。其匝间饼间电位差和绕组各饼的对地电位和工频电压作用下比较要超过许多倍。

冲击电压试验标准和内容

变压器雷电冲击试验根据GB1094.3-2003标准要求。T1(波前时间)为1.2us±30%，T2(半峰值时间)为50us±20%。截波截断时间应在2us~6us之间。反极性峰值不大于截波冲击峰值的30%。

冲击电压试验程序：

一次降低电压(50%电压)的负极性全波冲击;

一次100%电压的负极性全波冲击;

一次降低电压(50%电压)的负极性截波冲;

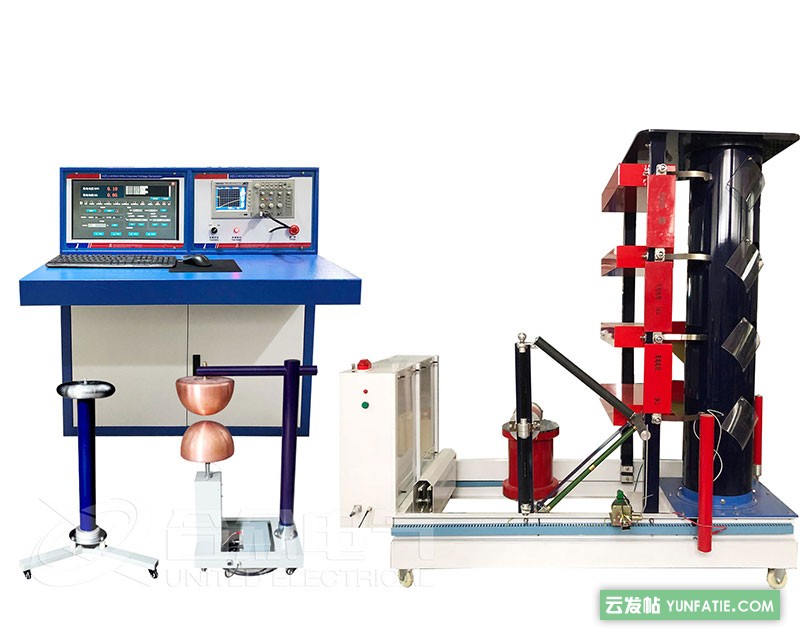

冲击电压试验设备，武汉市合众电气冲击电压发生器。

雷电冲击发生器一般多采用多级冲击电压发生器，多级冲击电压发生器的作用原理可以简单概括为多级电容并联充电，然后自动串联起来放电，形成幅值很高的冲击电压波。人们习惯用冲击能量(W)来表示冲击发生器的负载能力。

雷电冲击的测量系统一般采用阻容式分压器，分压器精度小于1%，随着计算机技术的发展测量仪器普遍采用数字式记忆示波器其测量误差不大于1%，冲击电压测量系统的全波幅值的总不确定度在3%范围内。

本文主要围绕【冲击电压发生器】的产品服务特点进行详细介绍，通过对《冲击电压发生器试验标准和内容》全方位的分析概要描述，以诚信为本合作共赢的理念打造更值得信赖的品牌！
