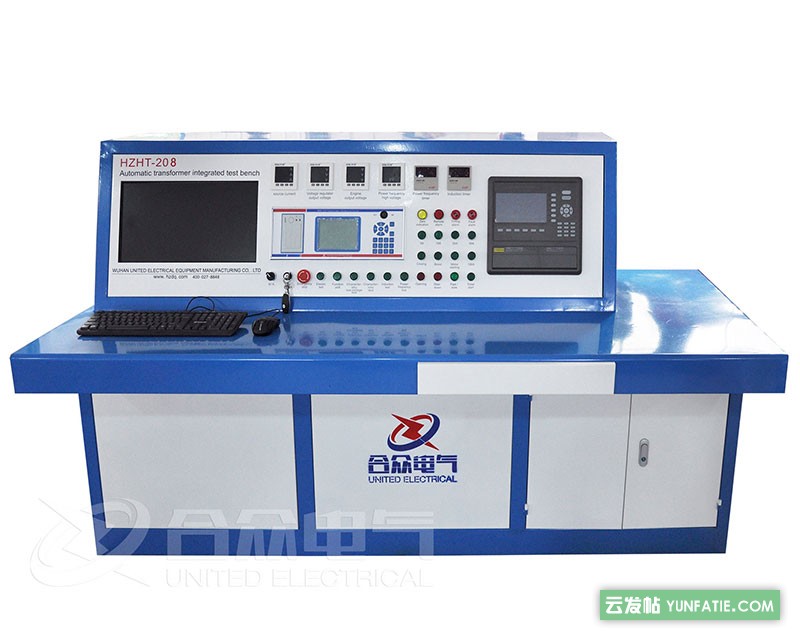

变压器综合特性测试台空载试验方案

变压器综合特性测试台测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。

低压特性试验，空载试验

将试验台的主控台与辅控台用航插线相连。

将试验台的“三相四线”连接到总电源上。武汉市合众电气变压器综合特性测试台。

将变压器综合特性测试台的“调压器输入”接线柱与调压器的输入端连接，将实验台的“调压器输出”接线柱与调压器的输出端连接。将调压器的电机控制与行程开关控制用航插线与主控台的航插相接。

将试验台“接被试变压器”接线柱与被测试的变压器的低压侧相接。

把仪器的电源插上，根据空负载的使用说明书把仪器背后的短接线接好。

合上空气开关，这时总电源指示灯亮，打开控制电源锁开关。

打开空负载测试仪的电源开关，仪器显示屏显示友好界面。

设置特性测试仪的参数(操作详见空负载使用说明书)。

按下“三相合闸”按钮，三相合闸指示灯亮。

按下“低压特性合闸”按钮，低压特性合闸指示灯亮。

按下所需的电流档的按钮，相应的电流指示灯亮。

按下升压按钮可点动升压，同时升压指示灯亮。

观察变压器综合特性测试台上的电压指示，达到需要电压时停止升压。如升压过程中出现不正常状况，请按下“急停“按钮，可马上停止试验，调压器自动降到零位。

操作特性测试仪，打印出测试数据。

本文主要围绕【变压器综合测试台】的产品服务特点进行详细介绍，通过对《变压器综合特性测试台空载试验方案》全方位的分析概要描述，以诚信为本合作共赢的理念打造更值得信赖的品牌！
